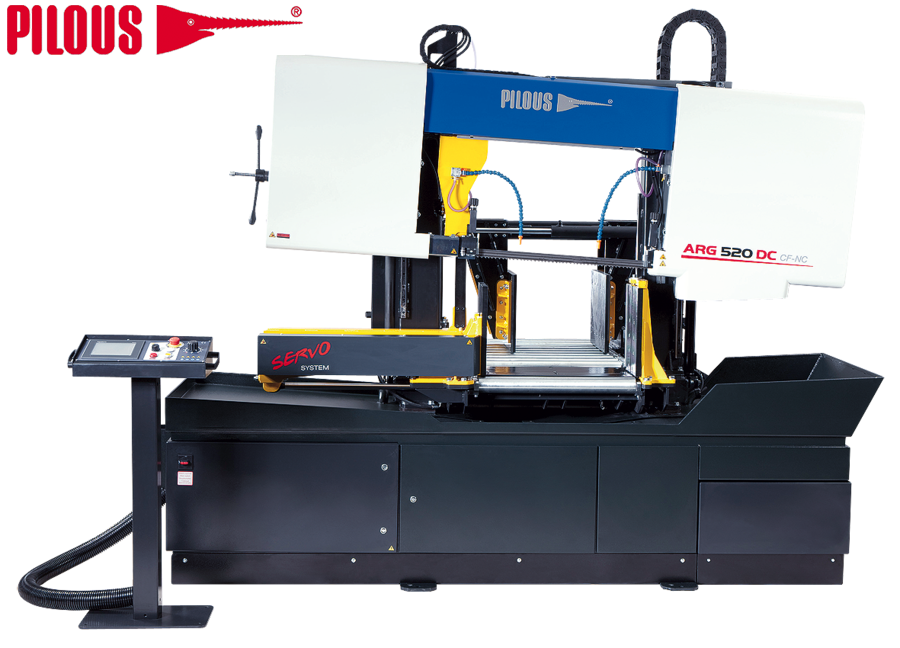

PILOUS ARG 520 DC CF-NC automat pásová pila na kov

Doprava zdarma
Kód produktu: arg520dccfnc Výrobce: Pilous
1 232 000 Kč
1 490 720 Kč s DPH
Na dotaz
ks

Robustní automatická dvousloupová pila.
Největší průřez v automatickém provedení.

Zobraz detailní popis

Detailní popis

Robustní, plně automatizovaná pásová pila s CNC řízením nachází vše-obecné uplatnění při průmyslovém dělení velkých sérií i v těch nejtěžších a non-stop provozech, což se týká i těžkých obrobků velkých průřezů. Mimořádně pevná konstrukce ramene pilového pásu v kombinaci s jeho masivním dvousloupovým uložením na lineárních vedeních, zaručuje vynikající tuhost celého systému a přesný řez. Průmyslový pilový pás 41 x 1,3 mm je vyráběn v mnoha variantách a umožňuje dělení široké škály materiálů, včetně nerezu nebo nástrojových ocelí.

Stroj je vybaven posuvem materiálu pomocí průmyslového servopohonu (servomotor s planetovou převodovkou) s novým řídícím systémem. Servopohon společně s kuličkovým šroubem umožňují vysokou rychlost a maximální přesnost podávání materiálu, a to i u několikanásobného podání při řezání delších kusů. Možnost nastavení tří rychlostí podávání (27, 42 nebo 50 mm/s) dle váhy a délky děleného materiálu. Maximální délka jednorázového podání je 600 mm. Centrální ovládací panel s velkým barevným dotykovým displejem (7,5“) zaručuje jednoduché intuitivní ovládání všech funkcí stroje. Řídicí jednotka umožňuje naprogramování až 60 programů pro rychlé nastavení požadované délky podání při opakované výrobě. Každý program je možné opatřit poznámkou, např. číslem výkresu. Je zde i možnost naprogramování a řezání různého počtu kusů o různých délkách bez nutnosti další obsluhy stroje. Stroj je možné ovládat v plně automatickém, poloautomatickém nebo ručním režimu. Při nastavení do ručního režimu jsou všechny funkce stroje ovládány odděleně. Z důvodu dělení velmi těžkých obrobků je ložná plocha po celé délce vybavena robustními válečky, čímž je umožněno snadné posouvání materiálu. Optimální upnutí materiálu během řezu je zajištěno plnozdvihovým dvoučelisťovým svěrákem, který upíná materiál před i za řezem, a pohybuje se na lineárních vedeních. Zároveň s čelistí svěráku se nastavuje i pohyblivá vodící kostka pilového pásu, a je tak vždy automaticky nejblíže řezu, což přispívá k přesnosti a rychlosti řezu. Držák vodící kostky pilového pásu se pohybuje také na lineárním vedení. Mimořádně robustní podávací plnozdvihový svěrák se pohybuje opět na linárních vedeních. Pro dosažení maximálního výkonu je servopohon s kuličkovým šroubem navíc osazen špičkovou planetovou převodovkou, zaručující snadné podání i těch nejtěžších materiálů. Pro předpokládané dělení velmi těžkých a mnohdy nerovných materiálů, např. výkovků, je svěrák vybaven systémem, rozevírajícím souběžně obě čelisti. Pevná čelist se odsouvá 15 mm od materiálu, pohyblivá čelist s plnozdvihovým hydraulickým válcem, se během automatického režimu odsouvá také o 15 mm. Tím nedochází k případnému konfliktu mezi podávacím svěrákem a materiálem a je také zaručena přesnost podání. Velmi důležitou součástí stroje je výkonný průmyslový hydraulický agregát. Hydraulicky jsou ovládané horizontální i případně vertikální upínání materiálu a posuv ramene pilového pásu do řezu a zpět do požadované polohy dle průměru materiálu. Hydraulický agregát umožňuje nastaveni potřebné síly přítlaku svěráku. Obě vodící kostky pilového pásu jsou vybaveny automatickou regulací přítlaku do řezu, která výrazně zrychluje a zpřesňuje řez a zvyšuje životnost pilového pásu. K dosažení maximální produktivity řezání přispívá i možnost nastavení optimální rychlosti pilového pásu pomocí frekvenčního měniče v rozsahu 15–90 m/min., což výrazně přispívá i k přesnosti řezu a životnosti pilových pásů. Základem maximální přesnosti podávání materiálu je velmi robustní provedení stroje a podávacího systému. Velký podstavec a celková masivní konstrukce zaručují mimořádnou stabilitu stroje i při řezání těžkých obrobků. Stroj je standardně vybaven masivním šnekovým dopravníkem. Jeho umístění přímo pod řezem zabezpečuje optimální odvod třísek. Třísky mohou být odváděny do plechového kontejneru s vyjímatelnou odkapávací vanou (příslušenství). Kvalitní osvětlení pracovního prostoru je zajištěno výkonným LED pásem s krytem. Za řezem může být svěrák osazen podpěrným válečkem pro dělení dlouhých kusů nebo skluzavkou materiálu pro krátké kusy.

  • Z důvodu dosažení maximální přesnosti podání materiálu a přesnosti řezu je stroj určen jen pro kolmé řezy.
  • Velmi robustní konstrukce stroje, tvořená masivními svařenci a odlitky z šedé litiny, zaručuje bezpečné pohlcování vibrací.
  • Velký průměr oběžných kol a precizní třístranné tvrdokovové vedení zaručují dlouhodobou životnost pilového pásu a přesnost řezu.
  • Snadné intuitivní ovládání pomocí ergonomicky umístěných ovládacích prvků na centrálním ovládacím panelu.
  • Naddimenzované uložení oběžných kol, systému napínacího kola a všech rotačních částí zvyšuje dlouhodobou životnost stroje.
  • Tichý a bezúdržbový pohon pilového pásu je zajištěn průmyslovým elektromotorem se šnekovou převodovkou.
  • Ke stroji je zapojen kompletní chladící systém s výkonným čerpadlem a možností samostatné regulace průtoku na obou vodících kostkách a dalších dvou nastavitelných vývodech. Vana emulze s výkonným čerpadlem je umístěna v podstavci stroje.
  • Kontrola správného napnutí nebo přetržení pilového pásu. Při přetržení pilového pásu se stroj automaticky vypne.
