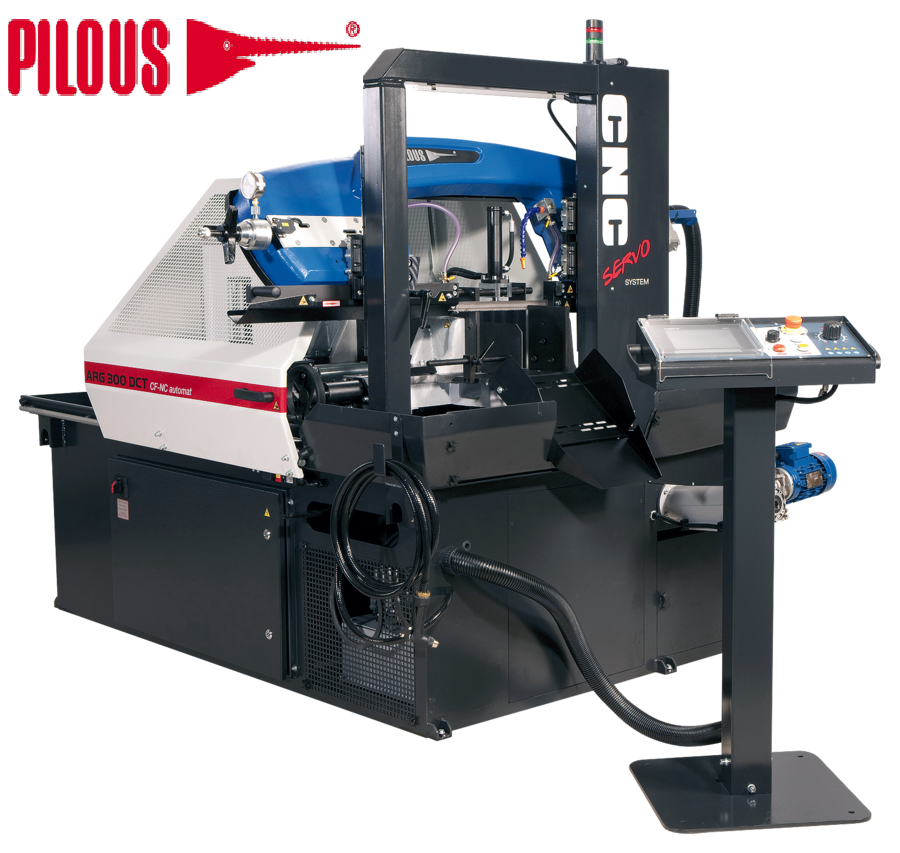

PILOUS ARG 300 DCT CF-NC servo automat pásová pila na kov

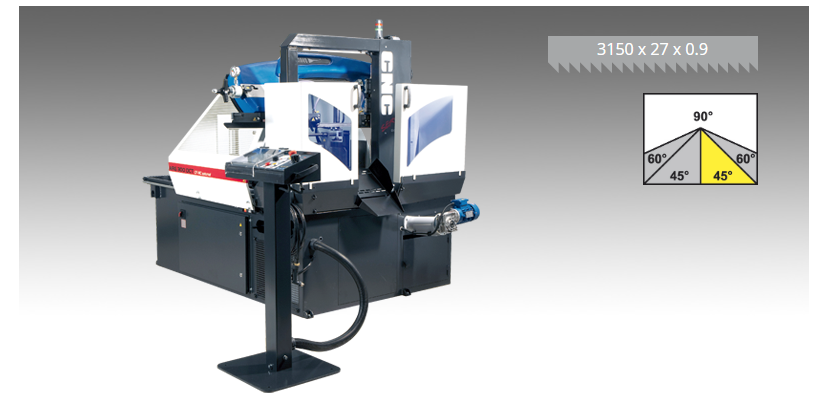

PILOUS ARG 300 DCT CF-NC je nejmenší automatická pásová pila na kov s dvouslopovým vedením.Řezání pod úhlem 90°-45°.
Detailní popis
Inovovaná verze legendární ARG 300 CF-NC ve dvousloupovém provedení a zcela novým ramenem pilového pásu. Nejmodernější koncepce odlitku ramene, kde je po celé délce ve všech nosných částech dutý a tvoří uzavřený profil. Nový unikátní design. Mohutné litinové rameno tvořené uzavřeným profilem je v kategorii dvousloupových pásových pil zcela vyjímečné. To v kombinaci s mimořádně masivním dvousloupovým uložením ramene, pohybujícím se na lineárních vedeních, zaručuje vynikající tuhost celého systému, přesný řez i při průmyslovém dělení plných materiálů a maximální životnost pilových pásů.
Originální systém umožňuje jednoduché natáčení ramene, včetně dvousloupového systému, pro řezání pod úhlem. Plynulé manuální nastavení úhlu řezu v rozsahu 90° až 45°. Možnost dělení materiálu pod úhlem i v automatickém režimu.
Plně automatizovaná dvousloupová pásová pila s CNC řízením nachází všeobecné uplatnění při dělení velkých sérií i v těch nejtěžších a non-stop provozech, a to i těžkých obrobků větších průřezů. Stroj je vybaven posuvem materiálu pomocí průmyslového servopohonu s novým řídícím systémem. Servomotor společně s kuličkovým šroubem zaručují vysokou rychlost a maximální přesnost podávání materiálu a to i u několikanásobného podání při řezání delších kusů. Možnost nastavení tří rychlostí podávání 27, 42 nebo 50 mm/s dle váhy a délky děleného materiálu. Maximální délka jednorázového podání je 500 mm.
Centrální ovládací panel s velkým barevným dotykovým displejem (7,5“) zaručuje jednoduché intuitivní ovládaní všech funkcí stroje. Řídicí jednotka umožňuje naprogramování až 60 programů pro rychlé nastavení požadované délky podání při opakované výrobě. Každý program je možné opatřit poznámkou, např. číslem výkresu. Možnost naprogramování
a řezání různého počtu kusů o různých délkách bez nutnosti další obsluhy stroje. Stroj je možné ovládat v plně automatickém, poloautomatickém nebo ručním režimu. Při nastavení do ručního režimu jsou ovládány všechny funkce stroje odděleně.
Upínání materiálu a posuv ramene pilového pásu do řezu a zpět, do požadované polohy dle průřezu materiálu, jsou ovládány hydraulicky. Tzv. „plovoucí“ konstrukce podávacího svěráku zaručuje přesné podávání i nerovných a hrubých materiálů. Regulace tlaku podávacího i pevného svěráku v standardní výbavě.
K dosažení maximální produktivity řezání přispívá i možnost nastavení optimální rychlosti pilového pásu pomocí frekvenčního měniče v rozsahu 15–90 m/min., což výrazně přispívá i k přesnosti řezu a životnosti pilových pásů.
Základem maximální přesnosti podávání materiálu je velmi robustní provedení stroje se všemi hlavními díly v šedé litině a masivní konstrukce podávacího systému.
Velký podstavec a celková masivní konstrukce zaručují mimořádnou stabilitu stroje i při řezání těžkých obrobků. Podstavec je vybaven velkou vyjímatelnou nádobou na třísky a umožňuje instalaci šnekového dopravníku třísek.
Průmyslový pilový pás 27 x 0,9 mm je vyráběn v mnoha variantách a umožňuje průmyslové dělení široké škály materiálů, včetně nerezu nebo nástrojových ocelí.
- Velmi robustní konstrukce stroje, tvořená odlitky v šedé litině, zaručuje bezpečné pohlcování vibrací.
- Moderní koncepce ramene pilového pásu umožňuje velké řezné rozsahy při kolmých řezech i při dělení pod úhlem.
- V dutých částech ramene jsou ukryty všechny rozvody elektroinstalace a chladící kapaliny, a tím jsou chráněny proti poškození.
- Nový koncept ramene přináší také velké zjednodušení při výměně pilového pásu, nebo při čistění vnitřku ramene, kdy se zadní kryt ramene jednoduše vyklopí na pantech a zůstane zaaretovaný v horní poloze.
- Velký průměr oběžných kol a precizní třístranné tvrdokovové vedení zaručují dlouhodobou životnost pilového pásu a přesnost řezu.
- Naddimenzované uložení oběžných kol, systému napínacího kola a všech rotačních částí zvyšuje dlouhodobou životnost stroje.
- Tichý a bezúdržbový pohon pilového pásu je zajištěn průmyslovým elektromotorem se šnekovou převodovkou.
- Ke stroji je zapojen kompletní chladící systém s výkonným čerpadlem a možností samostatné regulace průtoku na obou vodících kostkách a dalším nastavitelném vývodu. Vana emulze s výkonným čerpadlem je umístěna v podstavci stroje.
- Kontrola správného napnutí nebo přetržení pilového pásu. Při přetržení pilového pásu se stroj automaticky vypne.
- Snadné intuitivní ovládání pomocí ergonomicky umístěných ovládacích prvků na otočném centrálním ovládacím panelu.
