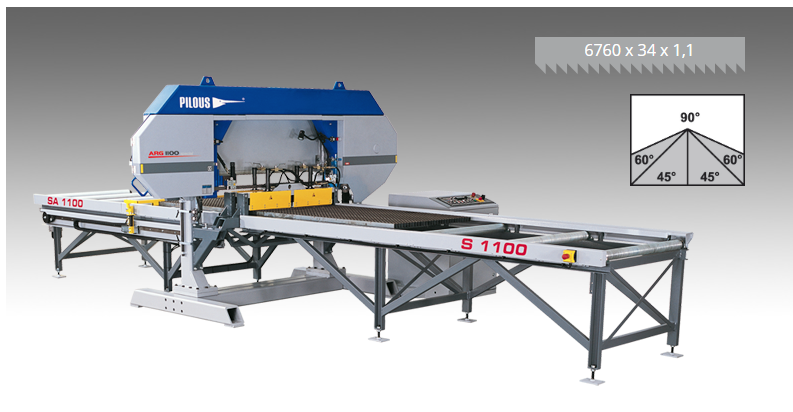

ARG 1100 DC GR - pila na rošty
Detailní popis
Dvousloupová pásová pila je určena pro dělení plochých materiálů, jakými jsou kovové nášlapné rošty nebo velkoplošné kovové či jiné materiály. Stroj umožňuje jen kolmé řezy. Masivní dvousloupové uložení ramene pilového pásu, pohybujícím se na lineárních vedeních, a robustní konstrukce ramene pilového pásu, zaručují vynikající tuhost celého systému, přesný řez a dlouhodobou životnost stroje i v nepřetržitých provozech. Oproti standardním pásovým pilám, kde se pohybuje rychlost pilového pásu cca. 40–80 m/min., pro průmyslové řezání nášlapných roštů je nutná vysoká rychlost pilového pásu, až 200 m/min. Stroj je z tohoto důvodu osazen oběžnými koly s velkým průměrem. To snižuje namáhání pilového pásu a zaručuje jeho vysokou životnost i při velkých rychlostech.
Pro ideální upnutí roštů slouží vertikální upínače před i za řezem. Spolehlivě upínají materiál po celé délce řezu. Pro optimální dosednutí jsou ze spodní strany osazeny vyměnitelnými gumovými pásy. To vše zabraňuje nežádoucím vibracím při řezu a zvyšuje tak životnost pilového pásu. Standardní výška řezu 200 mm a šířka řezu 1100 mm. Výška i šířka řezu může být na základě požadavků zvýšena. Stroj je vybaven výkonným průmyslovým hydraulickým agregátem. Po stisknutí jediného spínače se provede celý řezací cyklus – upnutí materiálu, zvednutí výklopného dorazu na dopravníku, start pilového pásu, provedení řezu, zastavení pilového pásu, zvednutí ramene do původní nastavitelné polohy a rozepnutí svěráků. Obě vodící kostky pilového pásu jsou osazeny automatickou regulací přítlaku do řezu, což výrazně zrychluje a zpřesňuje řez a zvyšuje životnost pilového pásu. Hydraulický agregát umožňuje i nastavení potřebné síly přítlaku vertikálních upínačů. Po přepnutí do ručního režimu je možné všechny funkce ovládat i samostatně. K dosažení maximální produktivity přispívá i možnost nastavení optimální rychlosti pilového pásu pomocí frekvenčního měniče v rozsahu od 50 m/min. až do 200 m/min. Napínání pilového pásu pomocí ruční hydraulické pumpy s indikací zaručuje optimální napnutí a jeho kontrolu během provozu stroje. Optimální napnutí pilového pásu je zásadní pro jeho životnost i přesnost řezu.
Pro co nejjednodušší manipulaci s velkoplošnými materiály a pro dosažení maximální produktivity slouží speciální válečkové dopravníky:
S 1100 – délka 2960 mm, šířka 1200 mm
- Základní válečkový dopravník. Možnost instalace před i za řezem. Manuální posuv materiálu.
SP 1100 – délka 2960 mm, šířka 1200 mm
-
Motoricky poháněné válečky pro posuv materiálu. Možnost instalace před i za řezem.
SA 1100 – délka 3140, délka odměřování 2500, šířka 1200 mm
-
S elektricky poháněným odměřovacím zařízením. Velkoplošný doraz přes celou šířku dopravníku je hydraulicky sklápěcí, což zabraňuje sevření materiálu. Nastavení požadované délky je prováděno z centrálního ovládacího panelu celého stroje. Pracovní cyklus je automaticky synchronizován s celým pracovním cyklem pásové pily.
SAP 1100 – délka 3700 mm, šířka 1200 mm
- Narozdíl od typu SA 1100 je vybaven poháněnými válečky pro posuv materiálu.
- Velký průměr oběžných kol a precizní třístranné tvrdokovové vedení zaručují dlouhodobou životnost pilového pásu a přesnost řezu.
- Naddimenzované uložení oběžných kol, systému napínacího kola a všech rotačních částí zvyšují dlouhodobou životnost stroje.
- Tichý a bezúdržbový pohon pilového pásu je zajištěn průmyslovým elektromotorem se šnekovou převodovkou.
- Kontrola správného napnutí nebo přetržení pilového pásu. Při přetržení pilového pásu se stroj automaticky vypne.
- Snadné ovládání pomocí ergonomicky umístěných ovládací prvků pásové pily i dopravníků (elektro i hydraulika) na centrálním panelu.
